CẦU TRỤC DẦM ĐÔI

THÔNG TIN CHI TIẾT VỀ CẦU TRỤC DẦM ĐÔI

Cầu trục dầm đôi hay còn gọi thiết bị nâng hạ là thiết bị quan trọng đối với các nhà máy, xí nghiệp nhằm đạt được mục tiêu cơ giới hóa sản xuất và giảm bớt sức lao động nặng nhọc. Với sự phát triển của nền sản xuất công nghiệp hiện đại, để tăng năng suất lao động cần tăng số lượng thiết bị nâng hạ lên rất nhiều. Công ty Cổ phần Chế tạo Ninh Bình là đơn vị đi đầu trong việc sản xuất, chế tạo cầu trục, cổng trục, thiết bị nâng hạ các loại thường dùng trong nhà xưởng, nhà máy đóng tàu, thủy điện, nhiệt điện, sản xuất và bốc dỡ hàng nặng có tải trọng lớn, ...

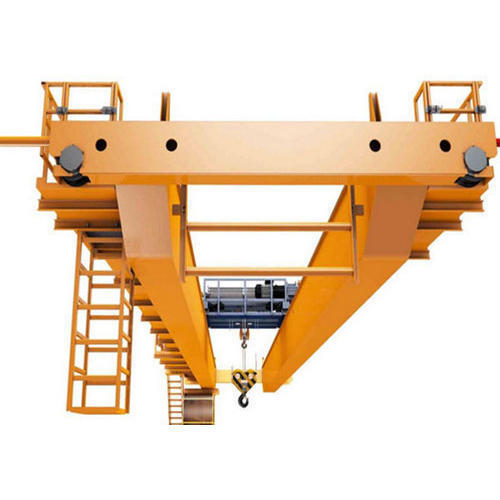

Cấu tạo của cầu trục dầm đôi:

- Đường ray

- Dầm chính

- Dầm phụ

- Bánh xe di chuyển

- Cơ cấu di chuyển Palang

- Cơ cấu di chuyển cầu trục

- Cơ cấu nâng

- Cơ cấu nâng phụ

- Thiết bị nâng

- Móc cẩu

- Tủ điện

- Cáp điện

- Dây

Ưu điểm của cầu trục dầm đôi:

- Khẩu độ lớn, khả năng làm việc liên tục với cường độ cao, tải trọng lớn, thiết kế gọn nhẹ cấu tạo gồm 2 dầm có kết cấu vững chắc, chiều cao nâng lớn hơn nhiều so với cầu trục dầm đơn có cùng chiều cao nâng, ...

- Bất chấp điều kiện làm việc trong nhà hay ngoài trời từ môi trường dễ dàng đến khắc nghiệt, cầu trục dầm đôi có thể được tháo lắp, sửa chữa, bảo trì bảo dưỡng, thao tác đơn giản.

Bên cạnh đó, thiết bị nâng hạ hai dầm này nhỏ gọn, tiết kiệm tối đa công sức lao động của công nhân trong việc khuân vác hàng hóa, nhân lực, thời gian, tiết kiệm vô số các chi phí khác.

- Tuy tải trọng lớn nhưng cầu trục dầm đôi được vận hành tinh tế, giảm thiểu tiếng ồn, an toàn và đáng tin cậy, tiết kiệm tối đa diện tích công trình, còn có thể xếp hàng hóa ở những vị trí cao mà sức con người khó thực hiện được.

Nguyên lý hoạt động của cầu trục hai dầm:

Cầu trục dầm đôi gồm hai dầm có kích thước và bên ngoài giống hệt nhau, đặt song song với nhau và kết nối với nhau bởi bulong định vị chắc chắn. Palang nâng hạ di chuyển trên đường ray đã hàn với mặt dầm, lắp vuông góc với hệ 2 dầm biên có động cơ, bánh xe di chuyển dọc chiều dài nhà xưởng. Khi nguồn điện cung cấp điện cho động cơ thì cơ cấu hoạt động để pa lăng làm việc.

Tùy theo yêu cầu của khách hàng, chúng tôi có thể thiết kế, chế tạo sao cho phù hợp nhất. Với đội ngũ kĩ sư, công nhân nhiều năm kinh nghiệm, làm việc chuyên nghiệp trong lĩnh vực sản xuất cầu trục, thiết bị nâng hạ, chúng tôi tự tin đáp ứng yêu cầu khắt khe của khách hàng trong và ngoài nước.

Dưới đây là thông số kỹ thuật của một vài công trình chúng tôi đã thực hiện:

01 Cầu trục hai dầm tải trọng Q=20 tấn, Lk=22m, H=12m với hệ thống điều khiển thông minh kết nối và các phụ tùng thay thế kèm theo.

-           Tải trọng nâng: Q= 20T

-           Khẩu độ: LK=22m

-           Chiều cao nâng: H=12m

-           Tốc độ nâng: Vn = 0-8m/p

-           Tốc độ di chuyển xe con:Vd = 2m/p đến 15m/p (Vô cấp tốc độ)

-           Tốc độ di chuyển cầu trục:V = 0-75m/p (Vô cấp tốc độ)

-           Công suất động cơ di chuyển P=2x5Kw

-           Cabin ngoài trời

-           Cầu trục di chuyển trên dầm ray P43 (140x114x70x14.5) đã có trong nhà xưởng

-           Có tay lấy điện phù hợp với đường điện cứng (3 thanh L50x50) có sẵn của nhà xưởng

-           Hệ thống điều khiển thông minh kết nối.

01 Cầu trục hai dầm tải trọng Q=15 tấn, Lk=18m, H=7m với hệ thống điều khiển thông minh kết nối và các phụ tùng thay thế kèm theo.

-           Cầu trục hai dầm 15 tấn

-           Tải trọng: Q=15T

-           Khẩu độ: LK=18m

-           Chiều cao nâng: H=7m

-           Tốc độ nâng chính: 0-6m/p

-           Tốc độ di chuyển xe con: Vd = 0 đến 15m/p (Vô cấp tốc độ)

-           Tốc độ di chuyển cầu trục: V = 0-40m/p (Vô cấp tốc độ)

-           Cabin điều khiển ngoài trời (có cửa chớp)

-           Nhiệt độ làm việc: <40C

-           Chế độ làm việc nặng, môi trường ngoài trời

-           Hệ thống điều khiển cầu trục bằng sóng ngắn (điều khiển từ xa)

-           Điện vận hành: 380/220v - 3 pha, 50Hz

-           Hệ thống điều khiển thông minh kết nối.

Ngoài CẨU TRỤC DẦM ĐÔI, Công ty Chế tạo máy Ninh Bình chuyên sản xuất, chế tạo các loại máy móc, lắp đặt nhiều thiết bị sản phẩm phục vụ cho lĩnh vực cơ khí xây dựng công nghiệp uy tín, chất lượng, hiệu quả tốt, giá thành rẻ theo yêu cầu của khách hàng. Mọi chi tiết vui lòng liên hệ với chúng tôi để được giải đáp.
